G-Scan System – 通用压力分布测试系统
系统简介 & System Introduction

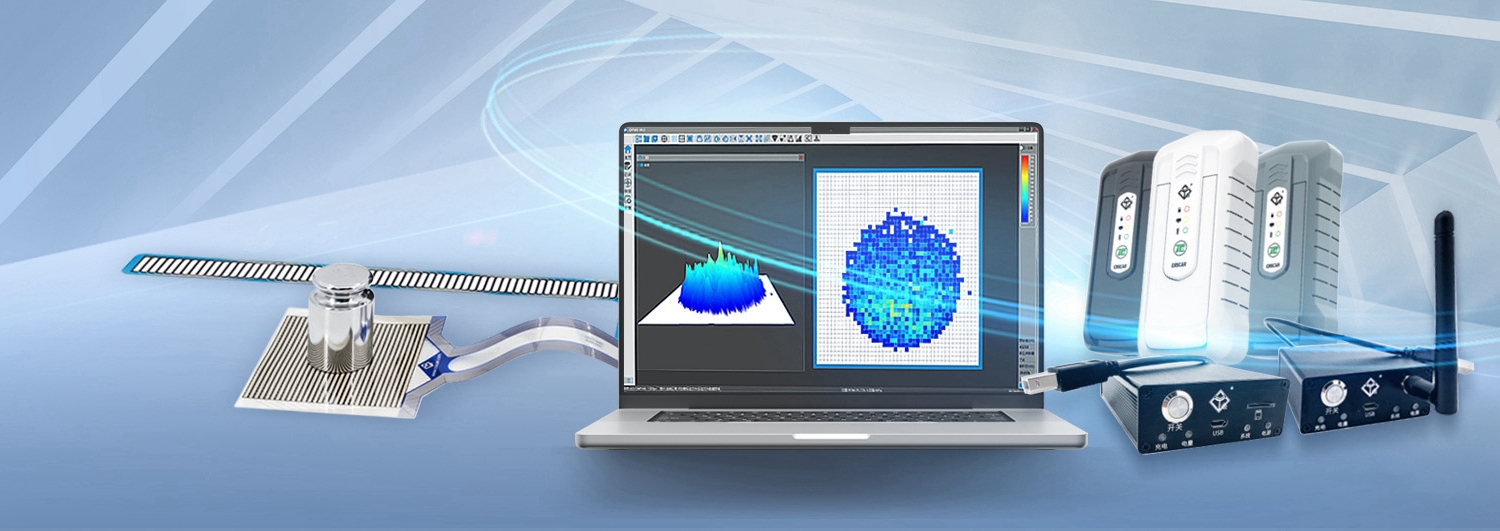

CNSCAN团队研发的G-Scan压力分布测试系统，由采集器，薄膜压力传感器，应用软件三部分组成。可以表现和检测接触面的压力、压强、受力面积等分布信息，以及压力数据的记录和分析。
The G-Scan pressure distribution test system developed by CNSCAN team consists of three parts: collector, film pressure sensor and application software. It can display and detect the pressure, pressure, force area and other distribution information of the contact surface, as well as the record and analysis of pressure data.
系统参数 & System Parameters
- 感测单元数量（Number of sensing units）：2288
- 扫描频率（Frequency of scanning）：2000Hz
- AD分辨率（AD resolution）：12bit
- 测试精度（Test accuracy）：±5%
- 灵敏度（sensitivity）：Customization
- 通讯方式（Means of communication）：USB
- 供电电压（Supply voltage）：5V
2000Hz
采样频率
Sampling frequency
4,096
感测单元数量
Number of sensing units
12bit
AD分辨率
AD resolution
3--20000Psi
测量量程
Range of measurement
软件介绍 & Software Introduction
应用软件以定量化图像的形式显示压力面压力分布，可看到不同部位的压力之间的关联性，而且可以动态记录压力分布变化的整个过程，
通过丰富的动态影像处理和详实的数据分析功能，来进一步数字量化分析力学动态过程和特性。
The application software displays the pressure distribution of the pressure surface in the form of quantitative images, and the correlation between the pressure of different parts can be seen, and the whole process of pressure distribution change can be dynamically recorded.
Through the rich dynamic image processing and detailed data analysis functions, the dynamic process and characteristics of mechanics can be further analyzed digitally and quantitatively.
软件介绍 & Software Introduction
- 压力分布（Pressure distribution）
- 总体压力/压强/受力面积（Total pressure/pressure/area）
- 自定义区域压力/压强/受力面积（Custom area pressure/pressure/area）
- 重心位置/重心轨迹（Center of gravity position/center of gravity trajectory）
- 峰值压力（Peak pressure）
- …
数据显示 & Data
1.二维显示
- 二维图像细分（1×1）（4×4）（9×9）
- 二维平滑滤波（1级）（2级）（3级）
2.三维显示
- 三维平滑
- 三维网络
3.压敏纸显示
数据分析 & Analysis
1.区域分析
- 整体区域分析
- 自定义区域分析（≤100个区域）
2.数据曲线
- 压力数据曲线
- 压强数据曲线
- 受力面积数据曲线
3.其他
- 重心位置
- 重心轨迹
- 压强曲线（最大、最小、平均）
- 测量距离
- 峰值记忆
数据记录 & Record
1.记录数据
- 连续记录数据
- 记录一针数据
- 低频连续记录数据
- 低频定时采样
- 原始数据回放
- 图像区域录像（AVI）
- 截屏
2.数据导出（Excel）
- 导出力值
- 导出压强
- 导出原始值
- 导出曲线数据
256
最大通道数（可拼接）
Maximum number of channels
800×1000mm
单通道检测面积
Single channel detection area
64×64
行列数量
Number of rows and columns
100 meters
有线传输距离
Wire transmission distance
高速采集系统 & High Speed Acquisition System
采用USB供电，电压为5V，通讯方式为USB2.0，采样分辨率为8位，扫描频率最高为2000Hz
外观上游电源指示灯、传感器连接指示灯和功能按键。功能按键用于切换采集器的数据传输方式，配合WIFI模块可实现与PC的无线通讯，配合SD卡模块可实现数据离线存储。
与PC连接使用USB2.0打印机数据线，可方便用户根据不同测量场景自行更换。
USB power supply is adopted, the voltage is 5V, the communication mode is USB2.0, the sampling resolution is 8 bits, and the scanning frequency is up to 2000Hz
Appearance Upstream power indicator, sensor connection indicator and function button. The function button is used to switch the data transmission mode of the collector, and the wireless communication with the PC can be realized with the WIFI module, and the data can be stored offline with the SD card module.
USB2.0 printer data line is used to connect with PC, which can be easily replaced by users according to different measurement scenarios.
系统插件 & System Plugins
- DPM SD Module：当用户受限于现场环境，无法直接连接电脑时可以选择此模块，脱机使用测量系统，在通过SD卡读取现场测量数据。
- DPM WIFI Module：可以让设备通过WIFI无线连接方式进行数据采集，实现50m以内的有效连接，在不同空间的情况下通过成熟的网桥技术实现远程控制设备采集，可以有效解决因空间限制带来的测量受限问题。
- G-Scan-Wifi System 可以通过电池提供长达7小时左右的持续供电，可以通过USB供电，实现长时间监控测量数据。
- DPM SD Module: When the user is limited by the field environment and cannot connect to the computer directly, this module can be selected to use the measurement system offline and read the field measurement data through the SD card.
- DPM WIFI Module: it can enable devices to collect data through WIFI wireless connection, achieve effective connection within 50m, and realize remote control equipment acquisition through mature bridge technology in different Spaces, which can effectively solve the problem of limited measurement caused by space restrictions.
- The G-Scan-Wifi System can provide a continuous power supply of up to about 7 hours through the battery, which can be powered by USB to monitor the measured data for a long time.
