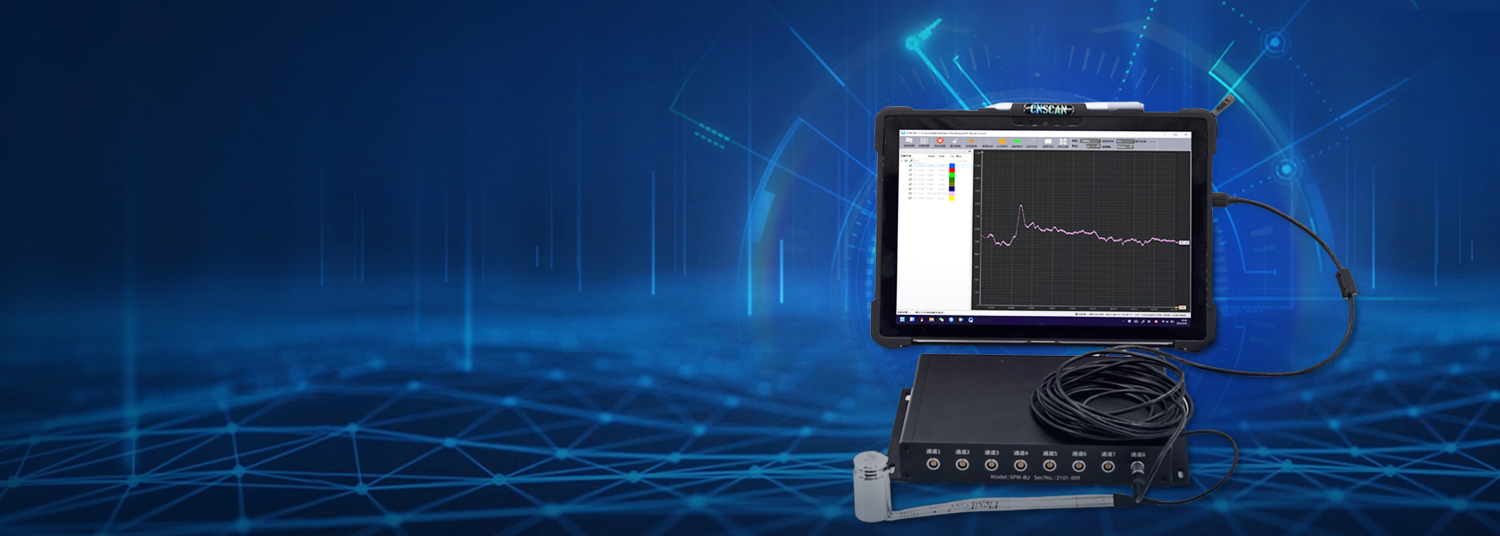

SPM-8 – 单点压力测试系统
系统简介 & System Introduction
SPM-8 ，单点压力测试系统是CNSCAN团队开发的一套适用于单点薄膜压力传感器的测量系统，用于测量接触面的压力状况，广泛应用于机械、电子、结构、汽车等不同行业。单套设备最多可以连接8个传感器。
SPM-8, Single point pressure test system is a set of measurement system developed by CNSCAN team for single point thin film pressure sensor, which is used to measure the pressure condition of the contact surface, and is widely used in different industries such as machinery, electronics, structure and automobile. A single device can connect up to eight sensors.
系统参数 & System Parameters
- 供电电压（Supply voltage）：5V
- AD分辨率（AD resolution）：12bit
- 扫描频率（Frequency of scanning）：10000Hz
- 通道数（Number of channels）：8
- 通讯方式（Means of communication）：USB
- 传输距离（Transmission distance）：≤15m
8
通道数
Number of channels
10000Hz
采样频率
Sampling frequency
12bit
分辨率
Resolution
15 meters
传输距离
Transmission distance
软件介绍 & Software Introduction
系统可以在选定的压力范围内优化系统的性能，可单独调节每个通道的传感器灵敏度，以适应不同的应用场景。
软件基于项目管理的方式进行数据测量管理，项目能够对本次测量的软件和硬件配置进行保存，方便管理测量数据。
The system can optimize the performance of the system in the selected pressure range, and the sensor sensitivity of each channel can be adjusted separately to adapt to different application scenarios.
The software is based on the method of project management for data measurement management, and the project can save the software and hardware configuration of the measurement to facilitate the management of measurement data.
传感器介绍 & Introduction to Sensors
- 量程（Range of measuring）：1/25/100 lb
- 线性误差（Error of linearity）：±5%
- 重复性（Repeatability）：±2.5%
- 滞后性（lag）：±4.5%
- 感应面积（Area of sensing）：参考具体型号/Refer to specific model
- 尺寸（Dimensions）：参考具体型号/Refer to specific model
- 厚度（thickness）：0.2mm
- 工作温度（Operating temperature）：-40℃~~60℃
